  • 精铣机床JX1230
  • 精铣机床JX1230

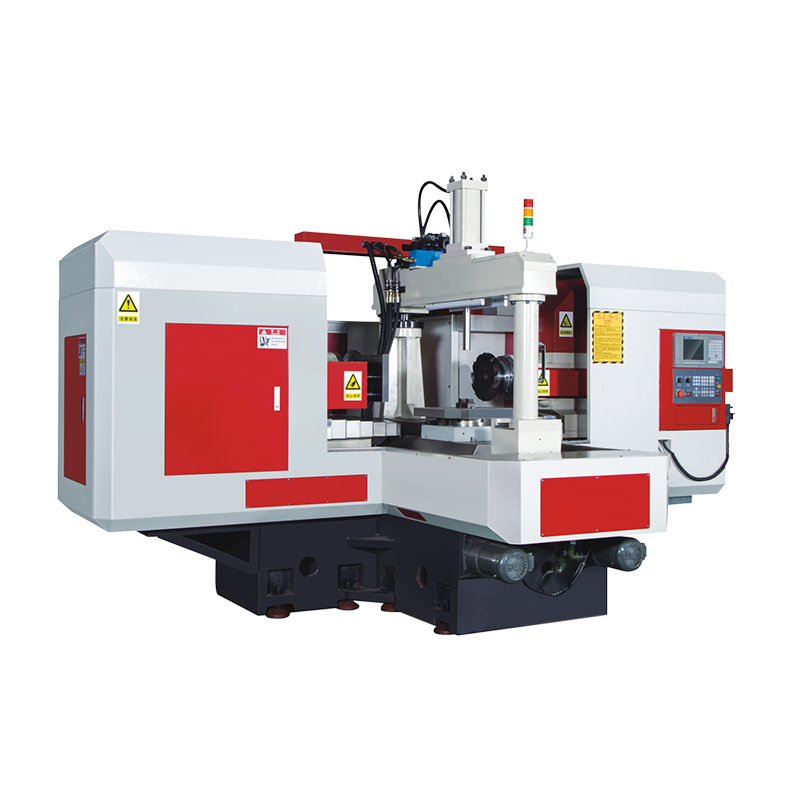

精铣机床JX1230

  • 工作台尺寸(mm)
    1200*3000
  • 加工精度(mm)
    0.02/米
  • 主轴转速(r.p.m)
    6段、9段选配
  • 主轴功率(kw)
    9.3-11选配
  • 电力需求(kw)
    21
  • 占地面积(mm)
    8000×3300×3000
  • 技术支持
    方案提供
  • 售后服务
    7*24小时本土化服务
详细内容
产品特性

  HGMC20RA、HGMC25RA、HGMC30RA系列定粱龙门式五面加工中心,是横梁固定、工作台移动、龙门框架式结构的五面加工机床

  HGMC-RA系列机床配备有自动交换铣头的铣头库,适用于零件一次装夹,充分满足零件的五面加工需求>主轴采用450 x45Omm高性能的方滑枕,充分满足高刚性大扭矩切削的需求

  机床标配有直铣头,可选配加长直铣头和直角铣头

  全部铣头放置于铣头头库内,交换铣头时,铣头库推出铣头即可实现铣头的自动交换。可实现零件高效率的五面加工,其中直角铣头具有C轴自动分度功能,采用端齿盘结构,具有自动分度功能,分度单位2.5度

  刀库采用50刀位的链式刀库,系统自动识别铣头的类型,立卧位置均可实现自动换刀,极大的提高生产效率
产品参数

型号

单位

JX1230

项目





工作台面尺寸

mm

1200*3000

最大铣削长度

mm

3000

最大铣削高度

mm

1200

主轴鼻端至工作台中心

mm

400-1300

立柱进出移动量

mm

600

立柱进出移动速度

mm

480

立柱进出马达

kw

1.5

T型槽(宽×数×距)

mm

22×7×160

工作台驱动马达

kw

切削2.2快速5.5

工作台加工进给

mm/分

30-500无级调速

工作台快速进给



0-7500无级调速

铣头主轴转速

r.p.m

6段、9段选配

铣头主轴功率

kw

9.3-11选配

铣头进出马达

HP

1/4HP

铣头进出速度

mm/分

290

铣头升降马达

kw

2.2

铣头升降速度

mm/分

5000

设计加工精度

mm

0.02/米

主轴锥孔

NO.

NT50/7:24

电力需求

kw

21

机床最大负载

Kg

10000

机床重量 (约重)

Kg

20000

机床占地面积(长*宽*高)

mm

8000×3300×3000


产品配置
分度转台 选配 450*450-1200*1200
工作台驱动滚珠丝杆 标配 6310
立柱移动滚珠丝杆 标配 5010
铣头横向移动驱动丝杆 标配 4006铣头标配
铣头垂直移动驱动滚珠丝杆 标配 5010
XY两轴导轨 标配 高频淬火、贴塑
台湾刀盘 选配 545-10"   Φ250
自动润滑系统 标配 XYZ三轴导轨自润滑
低压电气 标配 施耐德
水平螺栓及垫块 标配 1套
台湾铣头 选配 6段、9段选配
四轴数显 选配 万豪
龙门油压夹具 选配 5T
