HGMC20RA、HGMC25RA、HGMC30RA系列定粱龙门式五面加工中心,是横梁固定、工作台移动、龙门框架式结构的五面加工机床
HGMC-RA系列机床配备有自动交换铣头的铣头库,适用于零件一次装夹,充分满足零件的五面加工需求>主轴采用450 x45Omm高性能的方滑枕,充分满足高刚性大扭矩切削的需求
机床标配有直铣头,可选配加长直铣头和直角铣头
全部铣头放置于铣头头库内,交换铣头时,铣头库推出铣头即可实现铣头的自动交换。可实现零件高效率的五面加工,其中直角铣头具有C轴自动分度功能,采用端齿盘结构,具有自动分度功能,分度单位2.5度
刀库采用50刀位的链式刀库,系统自动识别铣头的类型,立卧位置均可实现自动换刀,极大的提高生产效率

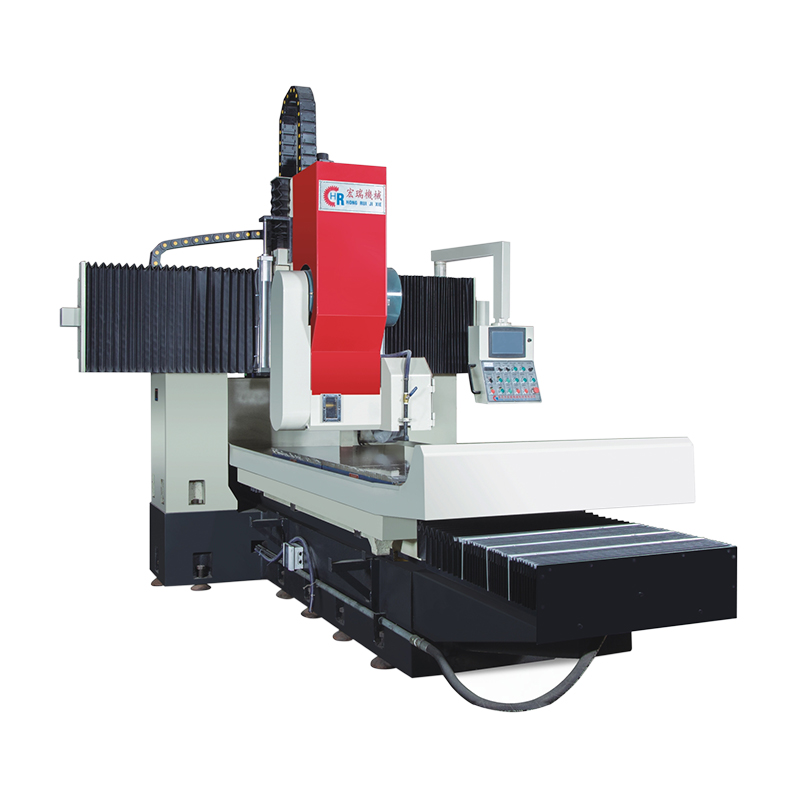

型号 | 单位 | LMM1225 |
项目 | ||
工作台面尺寸 | mm | 1200*2500 |
最大磨削长度 | mm | 2500 |
最大磨削宽度 | mm | 1400 |
主轴砂轮中心至工作台面 | mm | 850 |
两立柱间距离 | mm | 1600 |
T型槽(宽×数×距) | mm | 22×7×160 |
工作台移动速度 | m/min | 0-30 |
磨头连续横向进给 | mm/分 | 30-500无级调速 |
磨头断续横向进给 | mm/次 | 2-70无级调速 |
磨头主轴电机功率 | kw | 18.5 |
磨头主轴转速 | r.p.m | 950-1450 |
砂轮尺寸(外径*宽度*内径) | mm | 500*75*305 |
磨头垂直进给电子手轮移动量 | mm | X1X10X100 |
0.001.01.02 | ||
磨头垂直进给电机功率 | kw | 1.5 |
磨头左右进给电机功率 | mm/分 | 1.5 |
液压油泵电机功率 | kw | 15 |
冷却水泵电机功率 | kw | 0.25 |
设计加工精度 | mm | 0.015/米 |
电力需求 | kw | 38 |
机床最大负载 | Kg | 8000 |
机床重量 (约重) | Kg | 16000 |
机床占地面积(长*宽*高) | mm | 6500×2700×2600 |
控制系统 | 标配 | 触摸屏手、自一体 |
工作台驱动油缸 | 标配 | 100 |
磨头横向驱动滚珠丝杆 | 标配 | 5010 |
磨头垂直驱动滚珠丝杆 | 标配 | 4010 |
XYZ三轴导轨 | 标配 | 高频淬火、贴塑 |
自动润滑系统 | 标配 | XYZ三轴导轨自润滑 |
低压电气 | 标配 | 施耐德 |
水平螺栓及垫块 | 标配 | 1套 |
宏瑞磨头 | 选配 | 瓦式静压 |
电磁吸盘或电永磁吸盘 | 选配 | 1200-1400*2500 |
